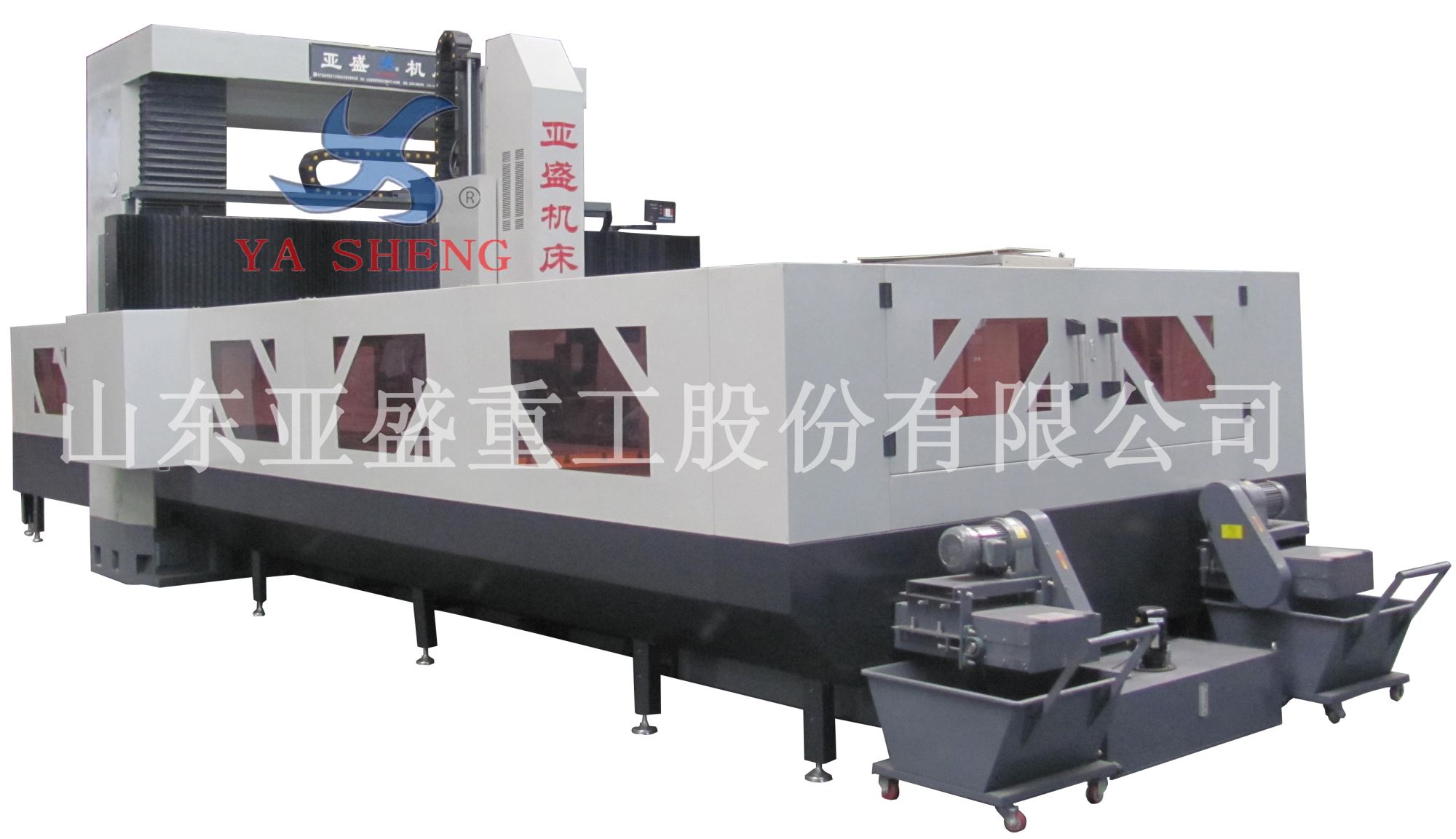

XK(H)21系列數控動梁定柱龍門鏜銑床、加工中心

● 機床簡介 機床整體結構該系列機床結構為床身固定在地基上，立柱安裝在床身兩側，工作臺沿床身導軌作前后縱向移動(x軸)，溜板沿橫梁導軌做橫向運動(Y軸)，橫梁沿左右立柱導軌垂直移動(w軸)，方滑枕帶著主軸箱在溜板內做垂直移動(z軸)。　

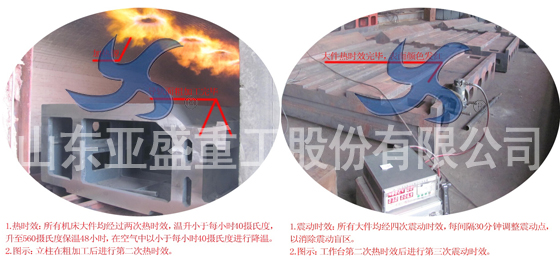

● 基本件工藝保障 機床基本件由床身、工作臺、左右立柱、橫梁、連接梁、溜板、滑枕等主要部分組成。機床大件為HT250-300優質合金耐磨鑄鐵，經振動時效一熱爐時效一振動時效一粗加工一振動時效一半精加工一熱爐時效一振動時效一精加工而成，以消除工件內應力，確保機床的長期運行精度。

● 滑枕式銑鏜頭 滑枕一減速箱分離式設計，減速箱為兩檔齒輪自動變速，以獲得低速大扭矩和高速恒功率，滿足粗、精加工要求。
● 橫梁 升降左右立柱上分別裝有w向進給電機、檢測光柵尺，搭配同步控制功能．確保橫梁進給時實現雙驅動同步控制。
● 導軌形式
　　1)X軸：床身導軌為兩條矩形導軌，采用小流量多頭泵供油的恒流閉式靜壓導軌，它具有抗偏載、重載能力強、運動剛度高的特點，低速運動平穩無爬行，抗震性強，運行速度高。
　　2)Y軸：溜板一橫梁為兩條正導軌，一條側導軌及若干輔助導軌組成。橫梁導軌采用小流量多頭泵供油的恒流閉式靜壓導軌。
　　3)Z軸：方滑枕一溜板方滑枕導軌采用聚四氟乙烯軟帶滑動導軌，具有磨擦系數小，承載能力強，運行平穩，低速無爬行等特點。
　　4)W軸：橫梁一立柱橫梁與立柱結合導軌采用四氟乙烯軟帶滑動導軌，導軌潤滑采用定程定量潤滑方式，使橫梁升降運動平穩，承載能力強，耐磨性好。
● 控制系統 機床可依據用戶不同要求，選配西門子、發那科、法格、三菱等數控系統，采用編碼器實現半閉環位置反饋，也可依據用戶要求，采用光柵尺實現全閉環位置反饋，以提高機床精度。
● 刀庫 可選配容量20把、24把刀具的盤式刀庫，實現立式自動換刀，或容量50把、60把、80把進行立臥式自動換刀(用戶自選)。
